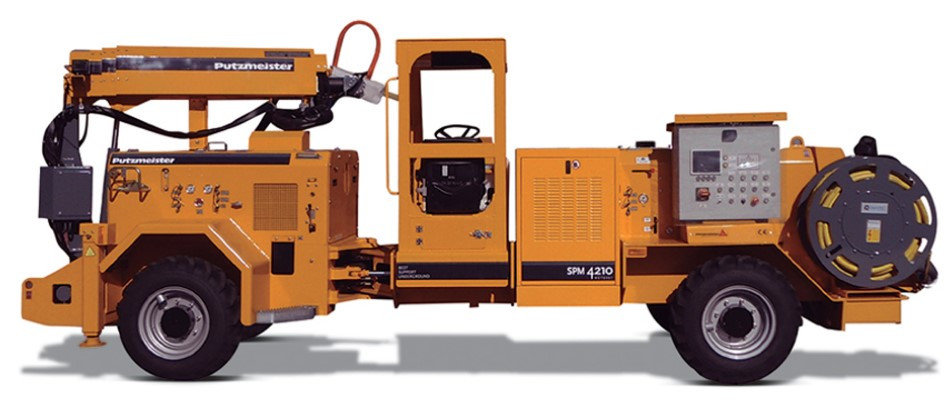

Роботизоване обладнання для торкретування бетону Putzmeister SPM 4210 Wetkret

Довжина, мм

7.100

Ширина, мм

2.000

Висота, мм

2.500

Кліренс над грунтом, мм

300

Відстань між осями, мм

3.835

Граничний кут підйому

35%

Граничний кут поперечної стійкості

10%

Радіус внутрішнього повороту, мм

3.950

Радіус зовнішнього повороту, мм

6.650

Вага, кг

9500 / 8850 без компресорів

Телескопічна торкрет-стріла PUTZMEISTER за 10.1

Гранична дальність торкретування по вертикалі, м

10

Гранична дальність торкретування по горизонталі, м

8

Мінімальний переріз для вертикального розгортання, м

2.5

Мінімальний переріз для горизонтального розгортання, м

2.4

Кількість висувних секцій стріли

4 секції (3 телескопічних) з пропорційним

гідравлічним приводом

Телескопічне висування стріли, м

4

Кількість осей, м

6

Граничний кут стріли

+65º / -40º

Освітлення

2 лами Xenon 24 До 45 Вт

Торкрет-головка

Обертання

360^про

Нахил

+120º / -120º

Нутація

10^про

Сопло

DN 40

Дистанційне управління PUTZMEISTER

Привід

Електричний подвійне використання

радіо/кабельне

Довжина кабелю, м

20

Бетононасос PUTZMEISTER PM 1507

Тип

Подвійний поршень, гідравлічний привід

Макс. обсяг подачі (розр.)

20 м³/годину (варіюється в межах 4 - 20 м³/год

Діаметр траспортировочного циліндра, мм

150

Граничний тиск (розр.) на бетон

65 бар

Гранична величина заповнювача, мм

16

Автоматична система змащування

Бункер

Повна місткість бункера, л

250

Висота заповнення, мм

1.300

Лампа

24 / 20 Вт

Привід системи бетоно подачі і управління

Електрична, кВт

37

Дизель (версія Dual Drive *)

Приводний двигун

Насос для добавок, синхронізований снакачиванием бетону

Область регулювання

60 – 500 л/год

Граничний робочий тиск

10,5 бар

Бак для добавки

400 л

Система управління

ПЛК

Водяний насос з високим напором для чищення

Граничний тиск

140 бар

Обсяг подачі

10,8 л/хв

Шланг

15 м

Кабелеприемный барабан

Режим роботи

Ручний

Кабель

50 м

Електроживлення

400 В 50 Гц або 440 В 60 Гц

Діаметр

900 мм

Шасі

Двигун

Трубодизель, 4 циліндра

Потужність Двигун

55 кВт при 2.600 об/хв

Викиди Двигун

Згідно з EU-Stage III A / EPA-Tier 3

Трансмісія

Гідростатична

Редуктор

2 швидкості в обох напрямках

Рульове управління

Гідравлічне шарнірне кермове управління

Тяга

Повний привід (4 WD)

Швидкість

Макс. 20 км/год

Система гальмування

Сервотормоза мультидисковые в масляній ванні на 4 колесах, стоянкове гальмо зворотної дії з механічною розблокуванням

Робоче освітлення

4 світлодіодні прожектори 24 25 Вт

Кабіна водія

Має сертифікат FOPS/ROPS. Водійське сидіння з механічним підвісом, регулюванням та ременем безпеки

Електрообладнання

2 батареї, 12 В / 70 A

Бак дизельного палива

65 л

Додаткове обладнання за вибором покупця

Альтернативний мотор

Двигун

Турбо дизельний, 4 циліндра

Потужність

72 кВт (97 к. с.) при 2500 оборотах в хвилину

Викиди

Акорд ES Stage II / EPA Tier 2

Система ААС

Автоматична компенсація абсолютної висоти

Електричний компресор

Потужність

Граничний робочий тиск

7,5 бар

Граничний обсяг подачі повітря

6,5 м3/хв

Дизельний компресор (версія Dual Drive)

Потужність

55 кВт

Граничний робочий тиск

7,0 бар

Граничний обсяг подачі повітря

6,5 м3/хв

Система гасіння пожеж, подвійне дію (пил)

Привід

Автоматичний/ручний

Інше

Укомплектовані колеса для гірської промисловості, Michelin

Каталізатор (серійна версія з подвійним приводом)

Пылепоглощающий фільтр

Спеціальний бункер з низьким профілем (1150 мм)

Кабельний барабан з гідравлічним приводом

Навігаційні вогні

Особливі параметри напруги

Електроживлення

660 В 50/60 Гц або 1.000 В 50/60 Гц
