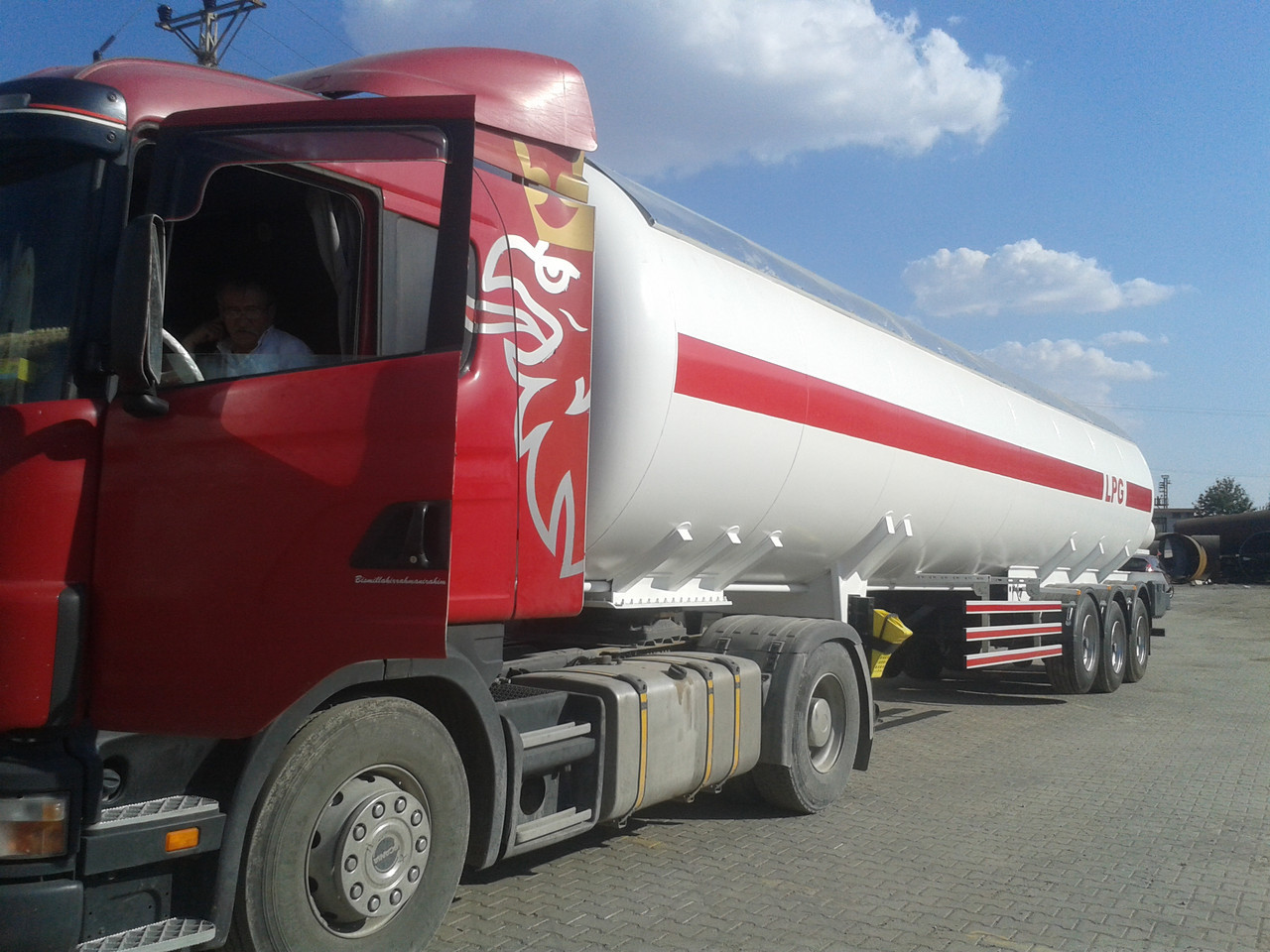

Газова цистерна LPG

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ АВТОЦИСТЕРНИ

• Корпус Ємність для води, л 45.000
• Насади торосферичні холодного штампування
• Розрахунковий тиск бар 23
• Випробувальний гідравлічний тиск бар 23
• Робочий тиск бар 17,24
• Робоча температура -20°С / +50°С
• Код цистерни за ADR P23BN

• Код конструкції EN12493
• Ходові випробування після повного проварювання 100%
• Дефлектори З мм якість ST52 (Зх)
• Матеріал цистерни якість мін. Р355
• Матеріал труб EN 10217-2 ST 35,8
• Матеріал фланців SAE J403 (1020)
• Люк DN600MM (24") (1х)
• Передні та задні дефлектори 12 мм
• Бічні стіни 10 мм
• Маса порожньої цистерни 13.640 кг

ВИПРОБУВАННЯ: креслення, розрахунки матеріали й методи зварювання (WPS, PQR) контроль матеріалів, сертифікація всіх платівок експертиза з використанням рентгеноскопії капілярне обстеження
гідравлічне випробування фахівцями третьої сторони

ОБЛАДНАННЯ ЦИСТЕРНИ : 1 комплект манометра на 0 - 25 бар марки DN6З, розміщений у задній середній частині опуклого днища,
в комплекті з голчастим і обмежувальним клапанами

5 комплектів манометру на 0+25 бар марки DN6З для установлення в системі трубопроводів 1 комплект термометру від –З0 до +60°С, розміщений у середині заднього люка
1 система аварійного зливу
1 індикатор рівня марки Rotogage* з поворотним манометром, розміщений ззаду в середині опуклого днища
1 внутрішній клапан рідкої фазі (всмоктувального насоса), номінальний діаметр 3 дюйми, в комплекті з пневматичним приводом
2 комплекти внтрішніх клапанів парової фазі, номінальний діам. 2 дюйми, в комплекті з пневматичним приводом
2 комплекти 3-дюймових запобіжних клапанів марки .......для установлення в корпусі цистерни під робочим тиском 17,24 бар
2 комплект 1/2-дюймових запобіжних клапанів марки.......для установлення в трубопровідній системі під робочим тиском 17,24 бар
1 повнопрохідний шаровий кран діам. 1/4 дюйма під тиском 500 бар для використання в трубопровідній системі
Необхідна кількість комплектів кранів для випускання повітря, що їх установлюють в трубопровідній системі 1 комплект DN50 з внутрішньою поверхнею із нержавіючої сталі та зворотним клапаном 1 комплект 3-дюймових та 2 комплект 2-дюймових гідророзподільників для управління клапанами 1 промисловий насос з манометром на 250 бар для відкриття гідравлічних клапанів

СОНЦЕЗАХИСНИЙ КОЗИРОК : з оцинкованої листової сталі товщиною 1,5 мм, захищає верхню частину цистерни під кутом приблизно 120 градусів

ЯКІРНА ШАФА: забезпечує обладнання для наповнення та спорожнення, яке розташовується ліворуч, залежно від напрямку руху;
відкривається вертикально під кутом 180 градусів; є пневматічна система блокування, яка гальмує автоцистерну, якщо двері відкриті

КОТУШКА ЗАЗЕМЛЕННЯ : для зняття статичного розряду, розташовано на задній правій частині автоцистерни, довжина линви - близько 15 метрів, має власну поворотну пружину типу g-5030 або її еквівалент, мідні наконечники заземлення з шкірного боці цистерни, два відчини на наконечниках заземлення для підключення линви до електромережі

ОБЛАДНАННЯ ДЛЯ
ПЕРЕДАЧІ Й ДОЗУВАННЯ : 1 гідромотор ємністю 60 п, 600 об/хв, крутний момент 28 Нм, призначений для перетворення гідравлічного (ДОДАТКОВО) тиску й потоку в рутний момент і кутове переміщення (обертання)
насос LPG марки з гідравлічним приводом
зовнішній перепускний клапан діаметром 1 дюйм для захисту насоса
об'ємний витратомір марки Liquid Controls в комплекті з фільтром, блоком дегазації, головки з електронним диференціальним клапаном
котушка для шланга марки пневматична для розміщення в якірній шафі, в комплекті з:
- шлангом LPG діам. 1,5 дюйма, довжиною 25 метрів,
- заправочним шприцом марки........ для рідкої фазі,
- фланцевим фільтром типу Y з номінальним діам. 2 дюйми для захисту насоса
З'єднання єднання на виході з шафі, розташованої ліворуч:
• шаровий кран DN50PN40 для прямого наповнення 1/4-дюймового роз'ясненнями єму ACME З
• шаровий кранDN50PN40для вирівнювання пару з 1/4-дюймовим роз'ясненнями об'ємом ACME 2
. шаровий кран DN50PN40 для прямого випуску рідини з 1/4-дюймового роз'ясненнями єму ACME З

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ШАСІ

• КАБІНА ТЯГАЧА : підходить для 4x2
• ВИСОТА ЗЧІПНОГО ПРИСТРОЮ : 1250 мм
• ПАЛЕЦЬ З КОРОННОЮ ГОЛОВКОЮ (ШВОРІНЬ) : 2 дюйми (сертифіковано РЄ)
• ПОСАДКОВА НОГА : розсувна, з подвійною швидкістю,
• вантажопідйомністю 25 т (сертифіковано СЕ)
• ВІСЬ : 3 х 12 т з дисковим гальмуванням марки SAP Disc
• підйом ОСІ : автоматичний підйом першої осі

СИСТЕМА ПІДВІСКИ : повітряна з параболічною пластинчатою пружиною
(встановлено на осі)

• ШИНИ : діам. : 385/65 R 22.5 марка : Michelin ХТЕЗ к-сть : (6+1)
• ДИСКИ : діам. : 11,75/22,5 марка - із сталі к-сть : (6+1)
• СИСТЕМА ГАЛЬМУВАННЯ : пневматична марки 2S2M EBS (Wabco) відповідно до постанови 71/320 EEC
• ELECTRIC SYSTEM : дві 7-контактні розетки на 24 в (ISO 3731) зігдно із стандартами EEC та ADR (Saba)
